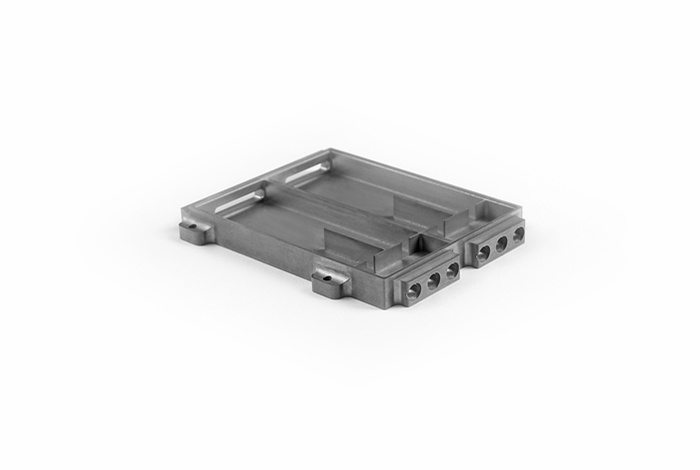

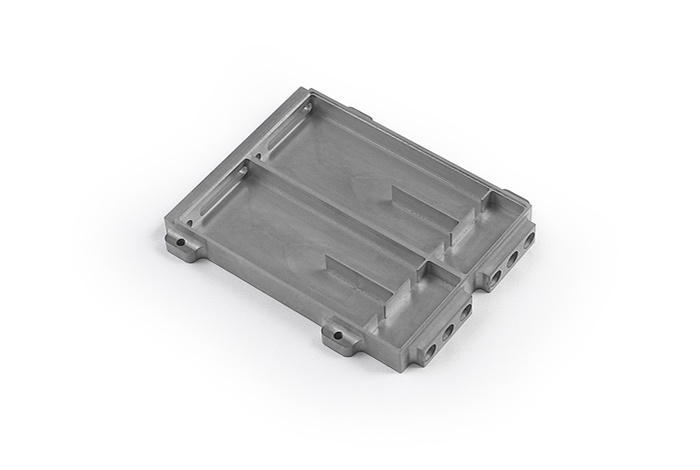

X線検出器用基板
素材:Al-Si Alloys
ZKZYは急速固化およびその後の加工技術を採用し、研究開発、生産、その後の加工およびメッキを含む一連の電子パッケージングサービスを提供しています。
技術仕様
標準的な実験室条件下で測定された包括的なデータ。
製品説明
» X線検出器用基板
選択可能なシリコンアルミニウム(Si/Al)合金
» AlSi70(Si-30%Al制御膨張合金)
有益な特性
» 高い熱伝導率;» CMOSコンポーネントとの低いCTE適合性;
» 他の一般的な材料と比べて剛性が高いです。
» 競争コスト;
» 次元安定性、平坦さ。
ALS合金性能パラメータ
| 内容 ウォルト% |
密度 g/cm³ |
CTE 25℃ ppm/°C |
熱 導電率 25°C W/mK |
引張 強度 MPa |
利回り 強度 MPa |
ポアソンの 比率 |
伸長 % |
弾性 弾性率 GPa |
| Al-20%Si | 2.40 | 6 | 110 | 125 | 125 | -- | -- | 132 |
| Al-27%Si | 2.6 | 17 | 175 | 170 | 130 | 0.29 | 3.8 | 91 |
| Al-30%Si | 2.43 | 7.5 | 120 | 138 | 138 | 0.25 | ＜1 | 131 |
| Si-40% Al(シ・シ・40%アル) | 2.46 | 9 | 125 | 181 | 181 | 0.27 | ＜1 | 121 |
| Si-42% Al(シシナシカイロアリウム) | 2.55 | 13.5 | 143 | 200 | 187 | 0.29 | 1 | 105 |
| Si-50% Al(シシ-50%アル) | 2.5 | 11.5 | 140 | 200 | 210 | 0.28 | ＜1 | 108 |
| グレード | 密度 g/cm³ |
CTE ppm/°C |
熱 導電率 W/mK |
引張 強度 MPa |
利回り 強度 MPa |
ポアソンの 比率 |
伸長 % |
弾性 弾性率 GPa |
| ZY-4047 | 2.66 | 21.6 | 193 | 208 | 129 | 0.33 | 18 | 70 |
| ZY-6061 | 2.7 | 22.6 | 210 | 312 | 270 | 0.33 | 12.5 | 69 |
関連ソリューション
補完材料系はZK-AlSi50シリーズで一般的に指定されています。
